聚合物水泥防水型砂（shā）漿是由進口高分子聚合物、優質膠凝材料、精（jīng）選（xuǎn）細骨料、超細活性填料及其它功（gōng）能性添加劑複合而成的新（xīn）一代高性能（néng）防（fáng）水、防腐材料，廣泛適用於工業與民用建築的防水、防腐工程。
一、產品特點

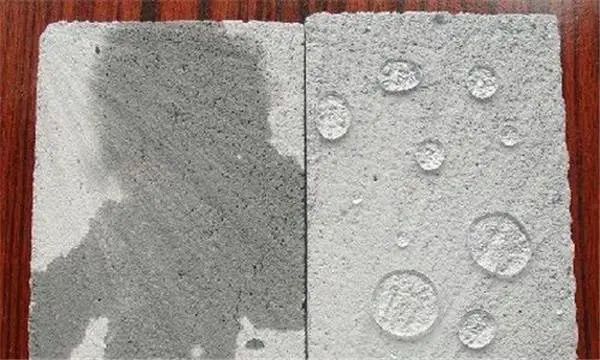

1、防水、防腐抗（kàng）滲效果好，粘結強度高。
2、抗腐蝕能力強，耐高溫、耐老化、抗凍性好。
3、產（chǎn）品無（wú）毒、無味，屬於環保產品，使用（yòng）方便，加水即可。
二、適用範圍
1、外（wài）牆麵（miàn）、屋麵、地下室、樁基等部位（wèi）的防水、防腐、防滲工程。

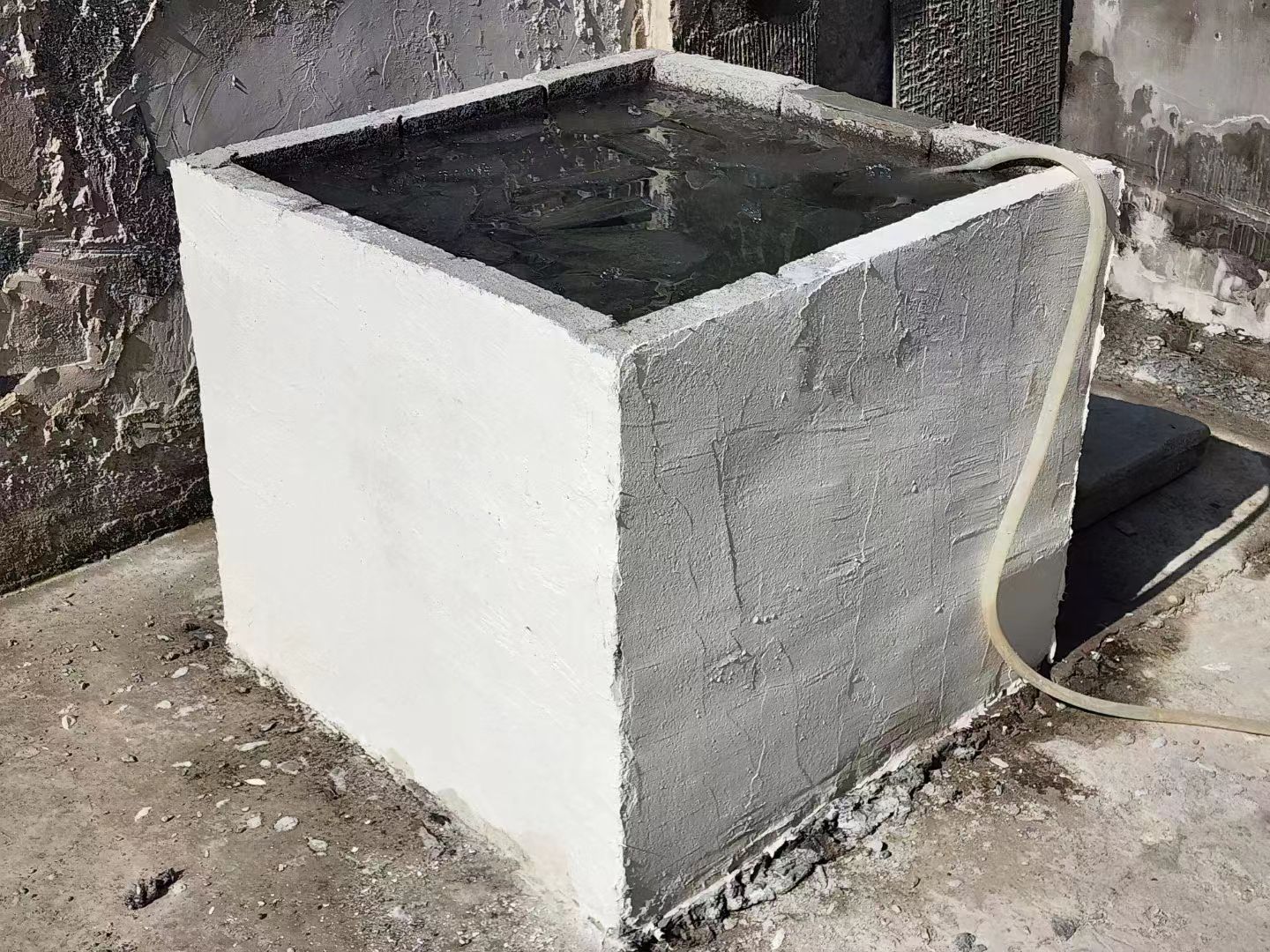

2、飲（yǐn）水池、遊泳池、化工槽、汙水池等建築物的防（fáng）水、防腐、防滲漏工程。
3、隧道、地鐵、礦山（shān）、電纜溝等各種地下工程的防水、防腐、防滲（shèn）漏工程（chéng）。
4、化工倉庫、糧食儲備庫（kù）、食品倉庫的防潮、防（fáng）腐、防滲工程。
5、水庫大壩、港口、水（shuǐ）渠、化工管道（dào）接（jiē）口（kǒu）的防滲（shèn）、防（fáng）腐處理。
6、加氣混凝土，空心磚等多孔材料的（de）牆體防滲（shèn）漏（lòu）、防腐抹麵或塗刷。
三、性能指標：符合《聚合物水泥防（fáng）水砂漿》JC/T984-2011
| 序（xù）號 |
檢測項目 |
質量指標 |
| 1 |
凝結時間 |
初凝(min) |
≥45 |
| 終凝(h) |
≤12 |
| 2 |
抗滲壓力(塗（tú）抹（mò）試件)/Mpa |
7d |
≥0.5 |
3
|
抗滲壓（yā）力(砂漿試件（jiàn）)/Mpa |
7d |
≥1.0 |
| 28d |
≥1.5 |
| 4 |
抗壓強度/ Mpa |
28d |
≥24.0 |
| 5 |
抗折強度/ Mpa |
28d |
≥8.0 |
| 6 |
柔韌性(橫（héng）向變性能力)/mm |
28d |
≥1.0 |
| 7 |
粘接強度 |
7d |
≥1.0 |
| 28d |
≥1.2 |
| 8 |
耐堿性 |
無開裂（liè）剝落 |
| 9 |
耐熱性 |
無開裂剝（bāo）落 |
| 10 |
抗凍性（xìng） |
無開裂剝落 |
| 11 |
吸水率% |
≤4.0 |
| 12 |
收縮率% |
≤0.15 |
四、施工方法
1、材料配製（zhì）：
（1）按100公斤幹料加20公（gōng）斤水的比例（lì），用手持式電動攪拌（bàn）器或（huò）人工攪拌均勻（yún）即可使用。
（2）配製（zhì）好的（de）聚合物水泥（ní）防水砂漿常溫下（xià）最（zuì）好在2小（xiǎo）時內用完。
2、基礎處理：
（1）基層應平整、堅實，表麵浮塵、灰塵、油汙等應清除幹淨（jìng）。
（2）滲漏水部位應先（xiān）用堵漏材料處理。
（3）對於有金屬、塑料管（guǎn）不同材料接觸的部（bù）位其周圍應打磨幹淨。
（4）基層過於幹（gàn）燥時，可先灑水濕潤，沒有明水時可進行下道施工（gōng）。
3、施工（gōng）步（bù）驟：
混凝（níng）土修補施工：
（1）用抹（mò）刀或硬毛刷把攪拌好的（de）漿料均勻批刮或塗刷在基層（céng）上（shàng）。
（2）厚度一般為3-5mm；地（dì）下工（gōng）程抗滲：5-8mm。
（3）大麵積（jī）的施工（gōng）可采用機械噴塗（tú），以提高施工效率。
防（fáng）腐、防水層施工（gōng）：
（1）聚合物（wù）水泥防水砂漿需分層施工，一次（cì）施工厚度以不大於（yú）2mm為宜（yí），待第（dì）一層初凝後，再（zài）抹第二層。直至設（shè）計厚度止(初凝4小時，終凝8小時)。
（2）為避（bì）免出現針眼，請（qǐng）先立麵（miàn）後平（píng）麵交叉（chā）刮塗，要確保有防水、防腐效果，至少刮塗兩遍塗層（如需鋪磚等（děng）塗層應徹底幹固後方可進行）。
五、注意事項
1、砂漿的幹燥硬化過程主要是水泥硬化及聚合物成（chéng）膜過程，硬（yìng）化時間與溫度及空氣相對濕度有關。
2、在20℃即65%相對濕度下，下一步工序須在72小時後進行。
六、參考用量：
1、混凝土修補厚度為3-5mm時，用（yòng）量大約為每平（píng）方米6-10kg。
2、防水、防腐層（céng）施工（gōng）：刮塗（tú）兩遍時，用量大（dà）約為每平方米2-3kg.
七、包裝與貯存：
1、儲存在通風幹燥（zào）處，保存期6個月。
2、紙塑複合袋包裝，淨重25kg/袋。
在線谘詢
