產品特點

聚合物（wù）抗裂砂漿是我公司引（yǐn）進國外先進技術及我國保溫現狀，采用42.5普矽水泥優質石英砂添加進口聚（jù）合物膠結（jié）料配以（yǐ）多種（zhǒng）添加（jiā）劑，經過特定配方配製而成的粉狀產（chǎn）品，聚合物抗裂砂漿的優劣直接影響著整個保溫係統的使用（yòng）效果和壽命，本產品具有柔性好、粘接強度高、防水抗裂、操作方便易於控（kòng）製（zhì）等特點。
一、適用範圍
1、適用範圍主要為（wéi）“外牆外頻保（bǎo）溫係統”中聚苯（běn）板、擠塑板的抹麵、抗（kàng）裂保護層。
2、“玻化微珠無機保溫砂（shā）漿係統”中表層的抗裂保護層。
3、也可用於各種蒸氣、加氣砌塊牆體的抹麵、抗裂砂漿層。
二、產（chǎn）品特點
1、超強的粘結力，與基層全麵粘結（jié），形成（chéng）連（lián）續整體，保證保溫層牢固。能與各類（lèi）保溫板材產生（shēng）良好的粘接性能。
2、優異的柔韌（rèn）性，抗裂性和抗震性。
3、抗滲性強，具有極佳的整體防水抗滲功能。
4、低收縮率、無空鼓、耐水浸泡、耐候性、耐老化（huà）性（xìng）好。
5、安（ān）全環保、健康無毒、無害、無刺激性氣味。
三、性能指標

檢測項目		計量單（dān）位	技術指標
拉伸粘結強度		MPa	≥0.7
浸水拉伸粘結強度		MPa	≥0.5
壓折比		/	≤3.0
可使用時間	可操作時間	n	≥1.5
	拉伸粘（zhān）結強度	MPa	≥0.7

四、基層處理：
1、粘貼的保溫（wēn）板表（biǎo）麵應盡量平整、堅固、清潔、必要時可用粗砂紙適當打磨。
2、保溫板間應壓緊，可能出現的板縫須用保溫材（cái）料或發泡填充（決不能用（yòng）砂漿或抹灰填充）。
3、如果是現澆砼大（dà）模內置聚苯板外牆（qiáng）外保溫體係，保溫板表麵需用玻化微珠無機保溫砂漿（jiāng）找平。
五（wǔ）、砂漿攪拌：
1、砂漿攪拌時，水溫以（yǐ）5-40℃為宜，應（yīng）按產品合格證上要求的用水量（liàng）加水（shuǐ）（通常水（shuǐ）料比範圍（wéi）為23%-25%）宜采用機械攪拌（bàn）。攪拌時宜（yí）先加入三分之二的水攪拌約2-3分鍾，然後加入剩餘水量攪拌至均勻，無結塊（kuài）為宜（yí）。
2、攪拌後（hòu）應（yīng）靜置約3-5分鍾上，再稍加攪拌即可使用（yòng）。
六、施工步驟：

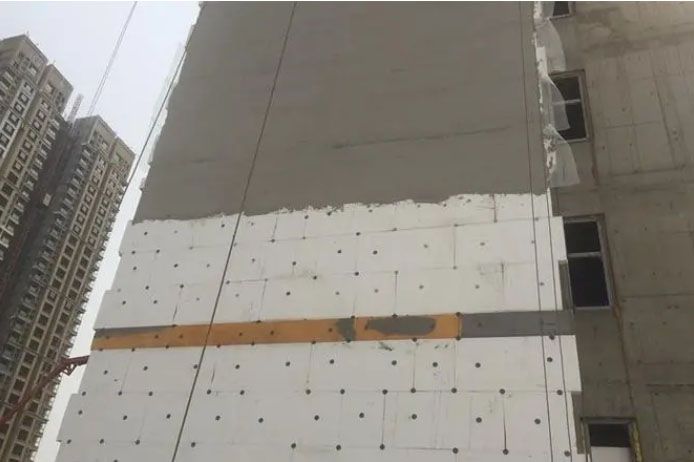

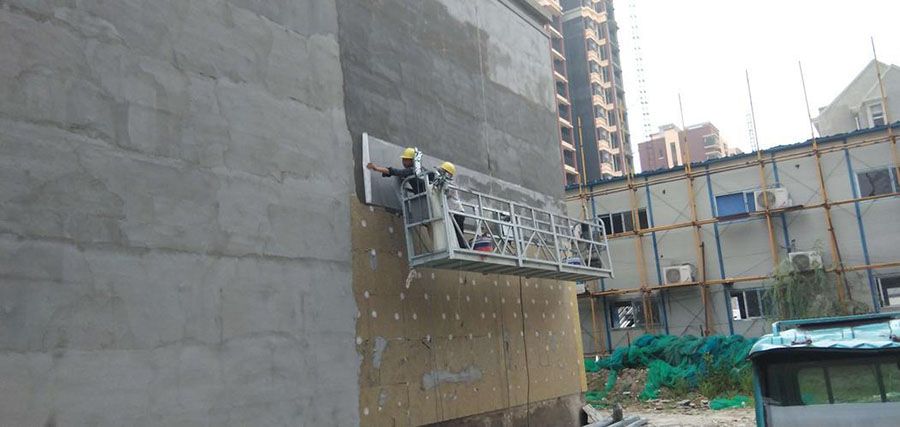

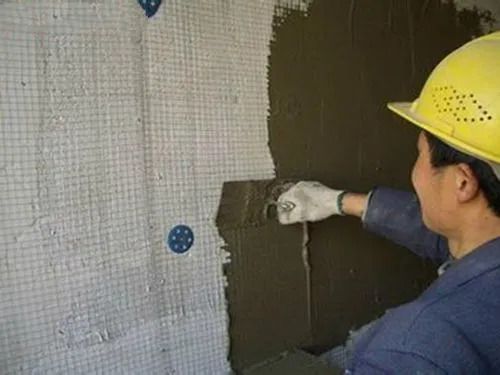

1、用抹灰刀將攪拌好的（de）保溫（wēn）抹麵抗裂（liè）砂漿抹壓於保溫層上，將玻璃纖維網格（gé）布壓入濕抹灰砂漿中。
2、網格布（bù）連（lián）接處應重疊，重疊寬度為10GM,玻璃纖維網格布必須完全埋入，纖維（wéi）增強抹（mò）麵層厚度約為（wéi）2-5mm。
3、鋪好玻璃纖維網（wǎng）格布後再抹抗裂砂漿並找平，表麵要（yào）求平整，無明顯抹刀痕跡（jì）。
4、抗裂砂漿麵如需要粘貼瓷磚，須（xū）掛網並用錨栓固定。
5、施工由上往下進行，施工厚度一（yī）股（gǔ）為3-5mm，超過5mm宜分層施工。
6、施工完畢24小（xiǎo）時內，不能進行下一道工序的施工，同時應避免雨水衝刷，磕碰。
七、注意事項：
1、本（běn）產品適宜在於-5—40℃、風力5級以下的（de）環境下使用，嚴禁在雨淋情況下施工。
2、攪拌好的（de）砂漿宜（yí）在2小時內用完。
3、已經出現固結塊的砂漿嚴禁第二次加水攪拌使用（yòng）。
4、本產品無毒，如不（bú）慎如眼，請即時用清水清洗或就醫。
八、參考用量：
聚合物抗裂砂漿厚度為2-3mm時，用量為3-5kg/㎡。
九、包裝貯存（cún）：
1、本產品采用複合紙塑袋包裝，25kg/袋。
2、本產品應存放於（yú）陰涼幹燥處，保質期為6個月。
