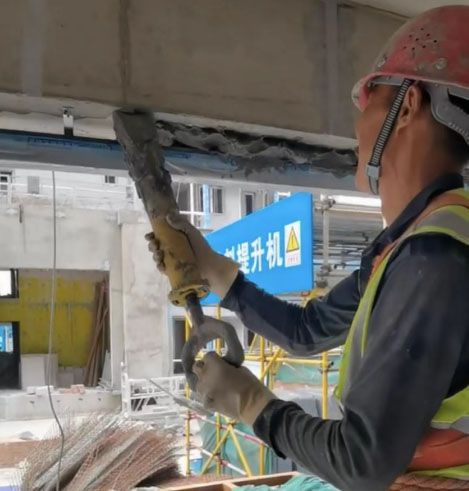

門窗框填縫防水砂漿是由進口高分子聚合物、優質膠凝材（cái）料（liào）、精（jīng）選細骨料、超細活性填料及（jí）其它功能性添加劑（jì）複合（hé）而成的新一代高性能（néng）防水、防腐（fǔ）材料，廣泛適用（yòng）於工（gōng）業與民用建（jiàn）築的防水、防腐（fǔ）工程。
一、產品特點
1、防水、防腐抗滲效果好（hǎo），粘結強度高。
2、抗腐蝕（shí）能（néng）力強，耐高溫、耐老化、抗凍性好。
3、產（chǎn）品無毒、無味，屬於環保產品，使用方便，加水即（jí）可。
二、適（shì）用範圍
1、外牆麵、屋麵、地下（xià）室、樁基等部位的防水、防腐、防（fáng）滲（shèn）工程（chéng）。
2、飲水池、遊泳池、化（huà）工槽、汙水池等建築物的防水、防腐、防滲漏工程。
3、隧道、地鐵、礦山、電纜溝等各種地下工程（chéng）的（de）防水、防腐、防（fáng）滲漏工程。
4、化工倉庫、糧食儲備庫、食（shí）品倉庫的防潮、防（fáng）腐、防（fáng）滲工程。
5、水庫大壩、港（gǎng）口、水渠、化工管道接口的防滲、防腐處理。
6、加氣混凝土，空（kōng）心磚等多孔材料的牆體防滲漏、防腐（fǔ）抹麵或塗刷。
三、性能指標：符合《聚合物水泥防水砂漿》JC/T984-2011
| 序號 |
檢測項目 |
質量（liàng）指標 |
| 1 |
凝結時間 |
初凝(min) |
≥45 |
| 終凝(h) |
≤12 |
| 2 |
抗滲壓力(塗抹試件)/Mpa |
7d |
≥0.5 |
3
|
抗（kàng）滲壓力(砂漿試件)/Mpa |
7d |
≥1.0 |
| 28d |
≥1.5 |
| 4 |
抗壓（yā）強度/ Mpa |
28d |
≥24.0 |
| 5 |
抗折強度/ Mpa |
28d |
≥8.0 |
| 6 |
柔韌性(橫向（xiàng）變性能力)/mm |
28d |
≥1.0 |
| 7 |
粘接強度 |
7d |
≥1.0 |
| 28d |
≥1.2 |
| 8 |
耐堿性 |
無開裂剝落 |
| 9 |
耐（nài）熱性 |
無開裂剝落 |
| 10 |
抗凍性 |
無開裂剝落 |
| 11 |
吸水率% |
≤4.0 |
| 12 |
收縮率% |
≤0.15 |
四（sì）、施工方法
1、材料配製：
（1）按100公斤幹料加20公斤水（shuǐ）的比例（lì），用手持式（shì）電動（dòng）攪拌器或人工攪拌均勻即可使用。
（2）配製好的聚合物水泥防（fáng）水砂（shā）漿常溫下最好在2小時（shí）內用（yòng）完。
2、基礎處理（lǐ）：
（1）基層應平整、堅實，表麵浮塵、灰塵、油汙等應清除幹淨。
（2）滲漏（lòu）水（shuǐ）部位應先用堵漏材料處理。
（3）對於有金屬、塑料管不同材料接觸的部位其周圍（wéi）應打磨幹淨。
（4）基層過於（yú）幹燥（zào）時，可先灑（sǎ）水濕潤，沒（méi）有明水時可進行下道（dào）施工。
3、施工步驟：
混凝土修補施（shī）工：
（1）用抹刀或硬毛刷把攪拌好的（de）漿料（liào）均勻批刮或塗刷在基層上。
（2）厚度一般（bān）為3-5mm；地下工程抗（kàng）滲：5-8mm。
（3）大麵積的施工可采（cǎi）用機械噴塗，以提高（gāo）施工效率。
防腐、防水層施工：
（1）聚合物水泥（ní）防水砂漿需分層施工，一次施（shī）工厚度以不大（dà）於2mm為宜，待第一層初凝後，再抹（mò）第二層。直至設計（jì）厚度止(初凝4小時，終凝8小時)。
（2）為避免出現針眼，請先立麵後平（píng）麵交叉刮塗，要確保有防（fáng）水、防（fáng）腐效果，至少刮塗兩遍塗層（如需鋪磚等（děng）塗層應徹底幹固後方可進行）。
五、注（zhù）意事項
1、砂漿的幹燥硬化過程主要是（shì）水泥硬化及聚合物成（chéng）膜過程（chéng），硬化時（shí）間（jiān）與溫（wēn）度及空氣相（xiàng）對濕（shī）度有關。
2、在20℃即65%相對濕度下（xià），下一（yī）步工序須在72小時後進行。
六、參（cān）考用量：
1、混（hún）凝土修補厚度為3-5mm時，用量大約為（wéi）每平方米6-10kg。
2、防水、防腐層施工：刮塗兩遍時，用量大約（yuē）為（wéi）每平方米2-3kg.
七、包裝與（yǔ）貯存：
1、儲存在通風幹燥處，保存期6個月。
2、紙塑（sù）複（fù）合袋包裝，淨重25kg/袋。
在線谘詢
